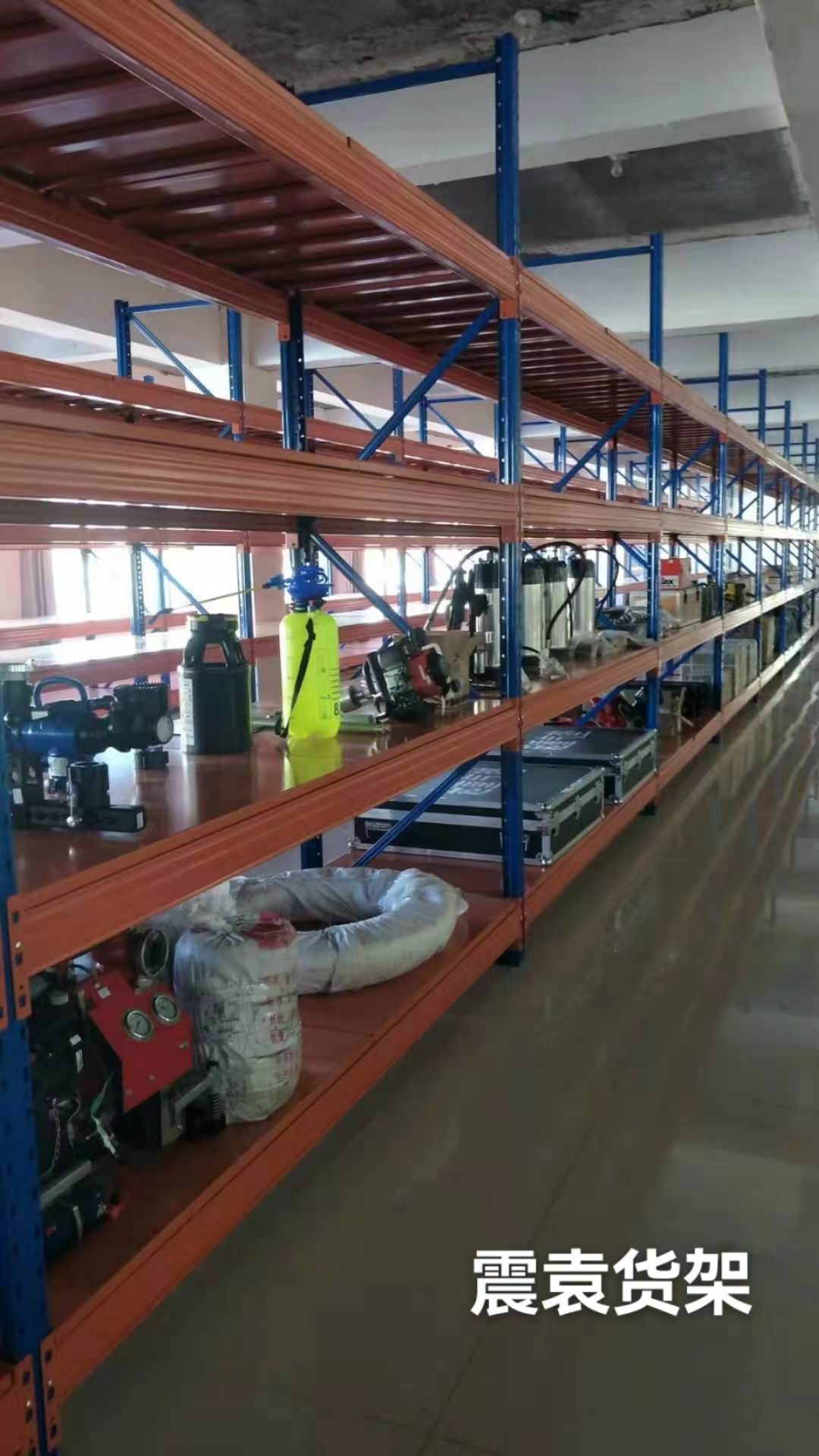

1. 概述

本项目包含AGV立库项目层板货架的设计、制造、安装、调试、验收及售后的整套工程。

2. 参考标准

货架设计、制造、安装调试、检验及验收参考以下标准：

l GB50017-2003              钢结构设计规范

l CECS23-90                 钢货架结构设计规范

l GB 50018—2002            冷弯薄壁型钢结构技术规范

l GB50011—2010             中国抗震设计规范

l GB700                     碳素结构钢

l GB1804                    公差与配合一般公差、未注公差线性和角度尺寸的公差

l GB1184                    形状和位置公差未注公差的规定

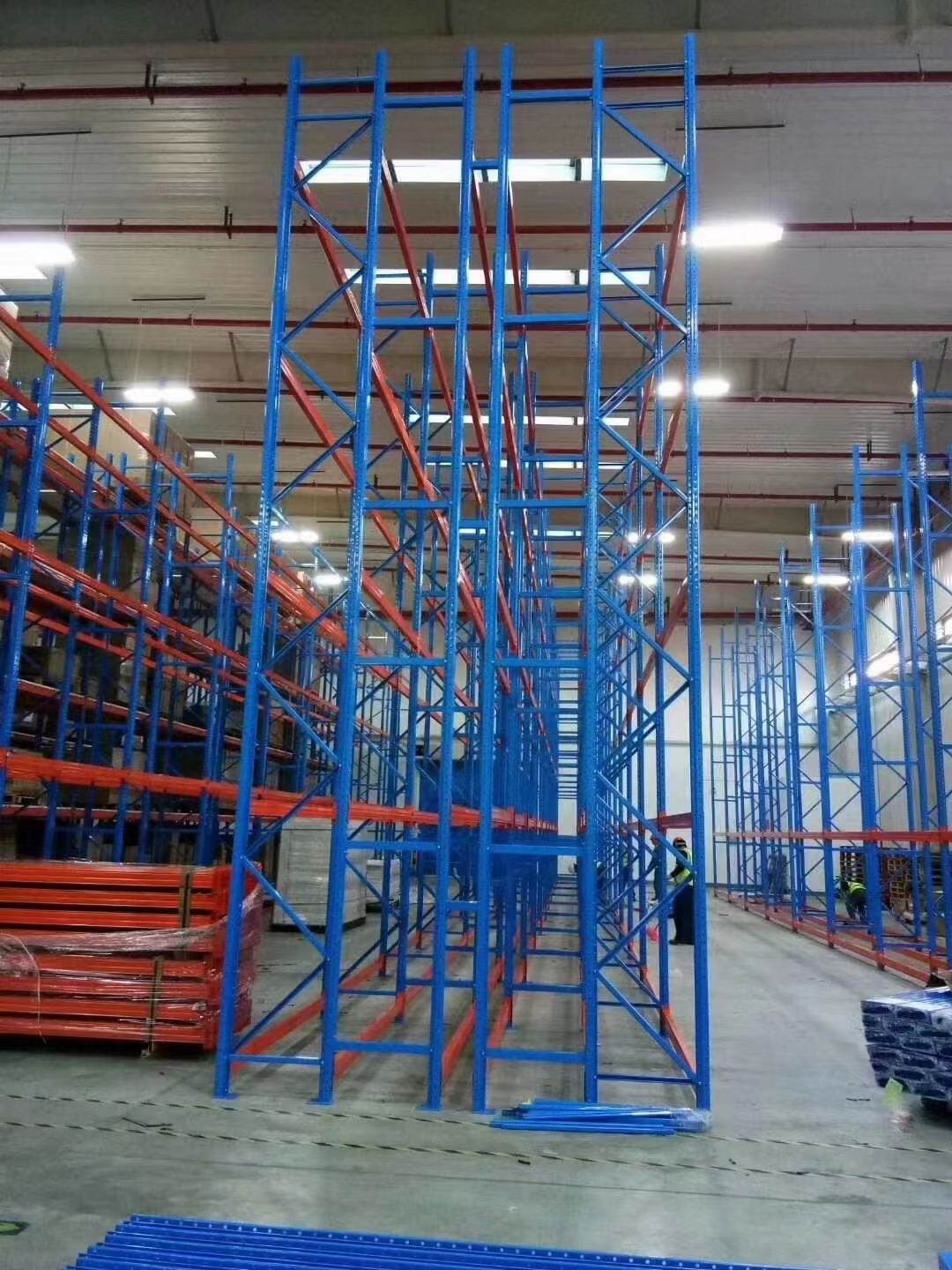

3. 设计原则

1) 货架参考有关标准及规范设计，保证足够的强度、刚度和稳定性；

2) 采用成熟的层板货架，货架大部分构件采用机械式锁紧装置连接，是与建筑物分离的可拆装的存储设备；

3) 货架设计采用以概率理论为基础的极限状态设计法，以分项系数设计表达式进行计算；

4) 货架结构的承重构件按承载能力极限状态和正常使用极限状态设计，非承重构件按构造要求设置；

5) 货架结构的型式、尺寸、连接、构造根据货物的类别、数量、尺寸、存取频率以及储运机械的种类、型式、性能和控制方式等使用要求，经分析比较、分析确定；

6) 货架设计考虑由货架结构构件的初弯曲、安装偏差、荷载偏心以及储运机械的轻度碰撞等因数所引起的水平力；

7) 货架设计考虑冲孔对立柱强度的影响；

8) 货架主要部件都采用优质Q235B板材或型材；

9) 货架连接用标准件关健部位均采用8.8级以上；

10) 货架主要构件采用薄板冷弯而成，组合结构为拆装式，便于安装、运输和包装。

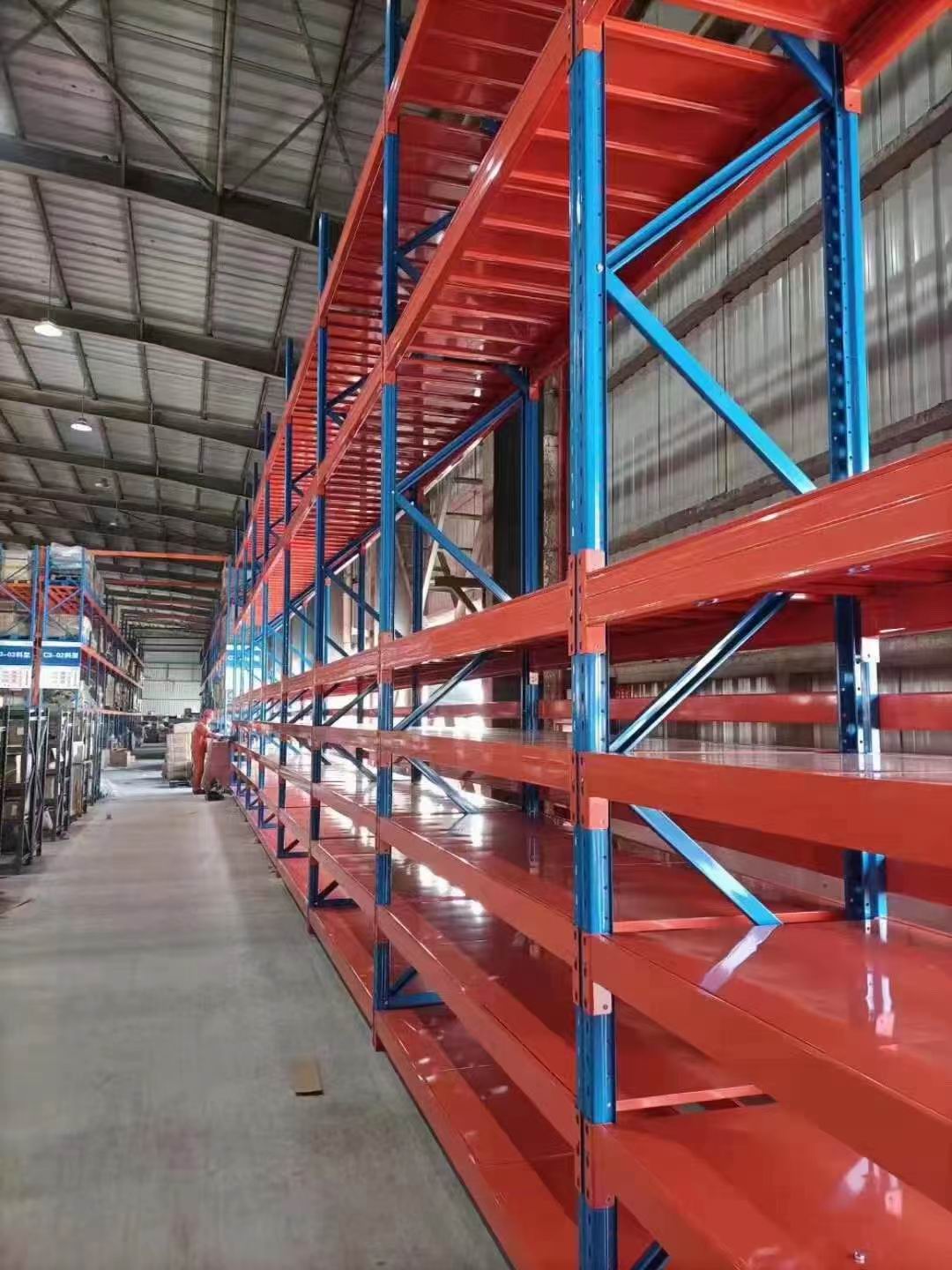

4. 货架设计要求

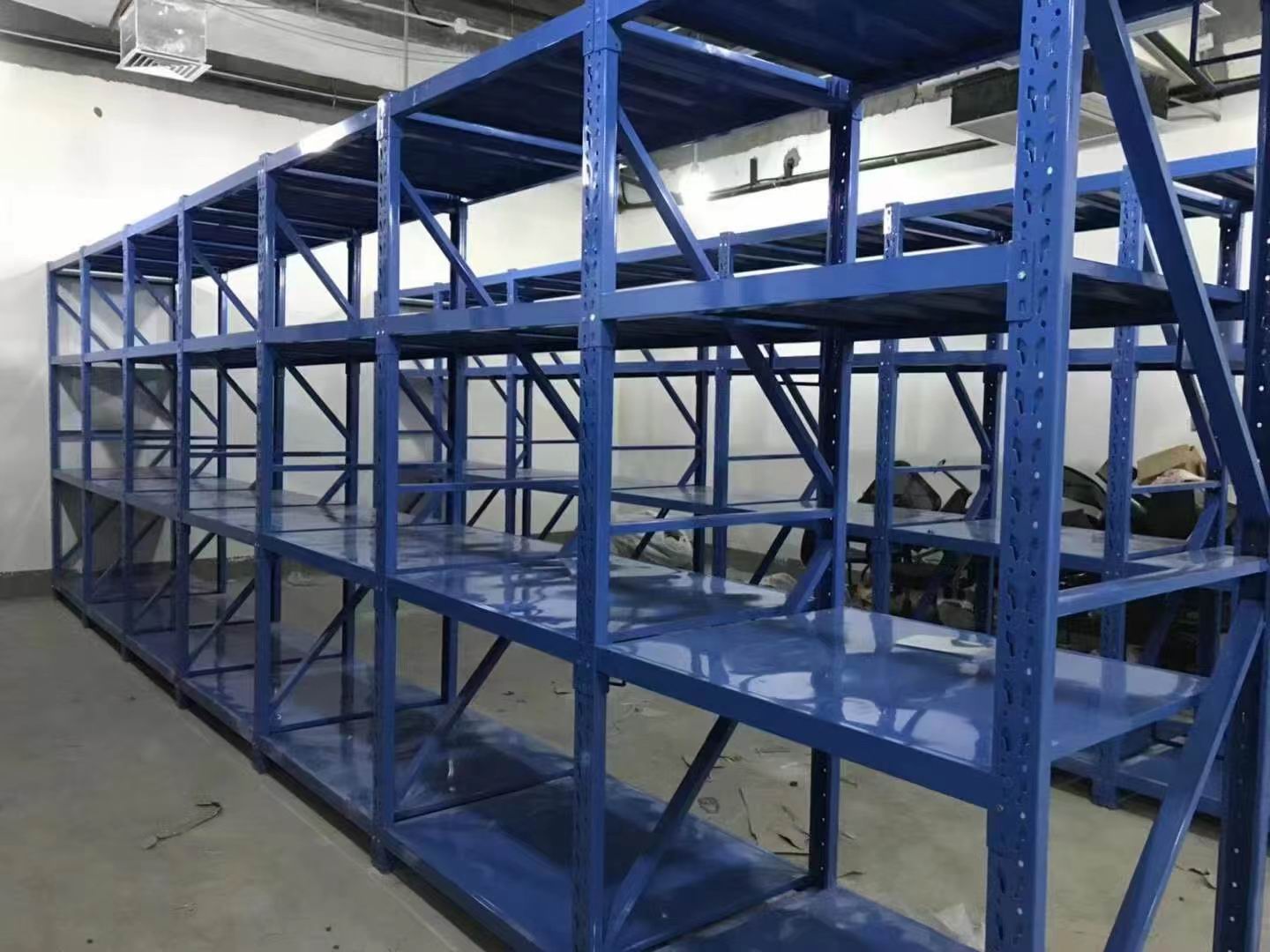

1) 采用独立式、层板货架，并配合物料托盘存取。不与建筑物相连，预留消防安装空间；

2) 货架设计考虑货物重量分布不均所造成的变形。

3) 货架设计考虑冲孔对立柱强度的影响。

4) 提供主要货架构件的截面图。

5) 货架(特别是立柱、横梁等主要结构件)的钢材（板材或型材）材质，不应低于国标GB50018和GB50017规定的Q235。

6) 货架连接的紧固件应按国标GB50017-2003第7.2节规定选定，一般应选用8.8级高强度螺栓（镀锌）。

7) 甲方应保证地面平整度，地面平整度允许偏差应满足JB/T9018-2011的规定，如下表：

                                                                                                                                              货架技术参数表
